節流機構是銀川制冷設備中的重要構件之一，它的功能是把冷卻器或貯液器中冷凝壓力中的飽和狀態液體(或低溫液體)，節流后降血壓至蒸發壓力和揮發溫，做到制冷減溫的效果，調整進到蒸發器制冷劑總流量，以滿足蒸發器的負載轉變，比較常見的節流組織有以下幾點。

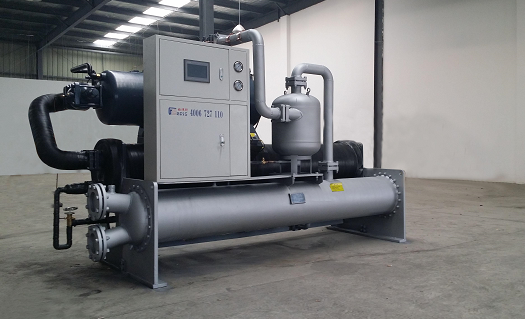

銀川制冷設備
1、毛細血管
毛細血管由結構更為簡單節流設備，因?yàn)橹睆奖容^小，液體流過空調銅管時,必須擺脫管道中的摩擦阻力，產生一定的氣體壓力，管經減少,長度越久，氣體壓力就越大。其優點是結構緊湊，無運動構件，主要缺點不具備自我調節能力、對情況的適應能力不佳。主要應用于一些性價比比較高小型機器上，例如中央空調、電冰箱等。
2、填料節流
針對制冷量較大的大型機器設備，例如離心式制冷機組，制冷劑循環系統量較大，那樣毛細血管顯而易見不夠用了，管路的前后左右壓力差較大時，通常選用提升節流填料的形式，其工作原理是：液體在管道內流動性時，因?yàn)樘盍系木植孔枇?，促使液體壓力減少，能量損耗，該問題在熱學上稱之為節流狀況。此方式比選用調節閥相對簡單，但應該選擇恰當，不然，液體很容易產生汽蝕現象，危害管路安全運行。
節流填料的功效，便是在管路的適度地區將直徑縮小，當液體通過縮口，流束會變窄或收攏。流束的較小橫剖面出現在了具體縮口的中下游，稱之為縮流橫斷面。在縮流橫斷面處，流動速度是極大的，流動速度的提高伴隨縮流橫斷面處壓力大幅度降低。
3、膨脹閥
膨脹閥運用是指根據感溫器來認知制冷劑過熱度，當過熱度較大時，表明揮發很充足，制冷劑早已變?yōu)槠麘B(tài)，且也有超溫，這時膈膜腔內壓力上升，從而促進閥座往下健身運動，最后擴大閥門開度。假如過熱度比較低，這時表明揮發不足充足，這時膈膜腔內壓力減少，膈膜促進油路板往上健身運動，進而減少閥門開度。通過以上的一個過程，從而實現總流量及壓力降控制。
4、空調溫控器
對比膨脹閥，空調溫控器則使用的是伺服電機開展積極調整，其保障措施能是過熱度、還可以是蒸發器或是冷卻器的液位儀。針對膨脹閥來講，因?yàn)楦袦仄鞅旧砭陀袀鳠嵯禂?shù)，即出入口過熱度高根本無法立刻就造成空調膨脹閥動作，因而存有姿勢增加?？照{(diào)溫控器就也可以根據實時測量過的液位儀或是排氣管過熱度，通過控制板計算之后立刻就開展姿勢，幾乎沒有延遲時間，控制特性不錯。
5、浮球開關節流閥
用以具備隨意液位的蒸發器，如立式殼列管式蒸發器、站立列管式或螺旋鋼管式蒸發器的供液量調節。根據浮球開關調節閥的緩沖作用，在各種設備上能保持大概相對穩定的液位。與此同時浮球開關調節閥有起節流降血壓的功效?？梢苑譃橹边B式與非直連式二種。直連式浮球開關調節閥構造非常簡單，但是由于液體沖擊功效造成外殼內液位變化較大，使調節閥工作很不穩定，并且液體從外殼注入蒸發器，是通過靜液柱的高低差，因而液體只有供到容器液位下列。
非直連式浮球開關調節閥工作中相對穩定，而且還能供液到蒸發器的各個部位。
